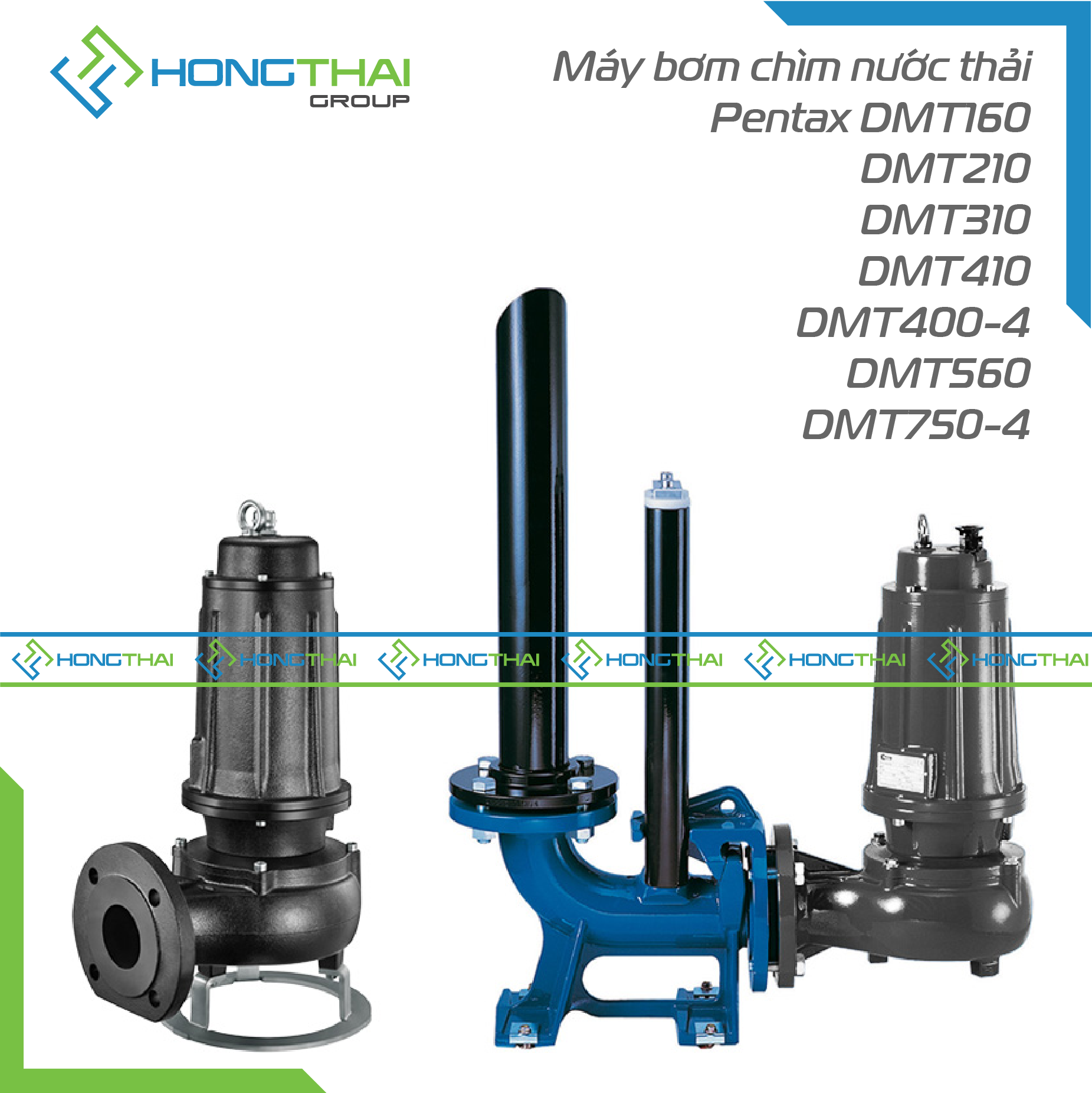

Máy bơm chìm nước thải Series Pentax DM và DMT

máy lọc nước

thiết bị lọc

lõi lọc

Trang chủ Máy Bơm Nước Máy Bơm Nước Pentax Máy bơm chìm nước thải Series Pentax DM và DMT

Công suất: 1.5 HP ( 1.1KW) đến 7.5 HP ( 5.5KW)
Lưu lượng: từ 12 – 180 m3/h đến 100 ÷ 900 lít / phút
Cột áp: từ 16.2 – 2.6 mét đến 15.3 ÷ 3.8 mét
Ngưỡng nhiệt: F
Chống nước: IP68
Động cơ cảm ứng 2 cực trong bể dầu 3 ~ 230 / 400V-50Hz P ≤ 4kW 3 ~ 400 / 690V-50Hz P> 4kW 1 ~ 230V-50Hz (35µF cho kiểu 1,5HP, 50µF cho kiểu 2HP)
Nhiệt độ chất lỏng bơm: 0 – 40 °C

Mã sản phẩm :

Liên hệ

Thông tin liên hệ 56 Đường 6D Ấp 6 Xã Tân Vĩnh Lộc, TP.HCM 096.858.0004 - 094.977.9495 - 085.353.3025 thietbi.congnghe.bachkhoa@gmail.com

Thông tin chi tiết
Tải Catalogue

Máy bơm chìm nước thải Series Pentax DM và DMT– Bơm thoát nước cho các vùng nước có tải với bánh công tác ly tâm một kênh, hoàn toàn bằng gang. Máy bơm này, nhờ loại bánh công tác, tạo ra một cột cao. Máy bơm này được thiết kế để sử dụng cực kỳ nặng và để bơm chất lỏng có lượng chất rắn lơ lửng cao. Hệ thống làm kín bao gồm hai phớt cơ khí được bôi trơn trong khoang chứa dầu. Có sẵn hệ thống hạ nguồn để ghép nối tự động với đường ống phân phối.

Thông số chính của sản phẩm: Máy bơm chìm nước thải Series Pentax DM và DMT

1, Đặc điểm cấu tạo:

CONSTRUCTION FEATURES
Pump body	cast iron
Impeller	cast iron
Mechanical seal	double seal with oil barrier; silicon carbide on pump side, sealing ring on motor side
Motor shaft	stainless steel AISI 304
Passage of solids	Ø max 50 mm
Liquid temperature	0-40 °C
Cable	H07 RNF, 10 mt
Gaskets	NBR rubber
Bolts	A2 stainless steel
Foot support	galvanized iron
Max Depth of immersion	20 mt

Cast iron: là vật liệu hợp kim của sắt và cacbon. Thành phần hóa học chủ yếu của gang là sắt với hàm lượng chiếm hơn 95% theo trọng lượng, cacbon chiếm khoảng 2,14% đến 4%, silic chiếm khoảng 1% đến 3% và các nguyên tố phụ khác như photpho, mangan, lưu huỳnh…Với độ cứng cao, chống chịu ăn mòn.
Stainless steel AISI 304: là thép không gỉ AISI 304 hoặc còn được gọi inox 304. AISI 304 là loại thép không gỉ có chứa 18% Crom và 8% Niken. Đây là loại thép Austenit linh hoạt và chỉ phản ứng nhẹ với từ trường, do đó nó là loại thép được sử dụng phổ biến nhất với khả năng chống ăn mòn tốt.
NBR rubber: NBR là viết tắt của Nitrile Butadiene Rubber, là một loại cao su tổng hợp được sử dụng rộng rãi trong sản xuất các bộ phận kín khí và chịu dầu, như ống dẫn, ống xả và các phụ kiện đường ống, vì tính năng chịu dầu, chịu hóa chất, chịu nhiệt và độ bền cao của nó.
A2 stainless steel: Là thép không gỉ linh hoạt và được sử dụng rộng rãi nhất trên thị trường. Nó là austenitic, chống lại axit ăn mòn, và do thành phần carbon thấp hơn, nó hoàn hảo cho các tình huống nhiệt độ cao và khi tìm cách giảm thiểu lượng mưa cacbua.

2, Động cơ:

Motor
2 poles induction motor in oil bath	3~ 230/400V-50Hz P ≤ 4kW 3~ 400/690V-50Hz P > 4kW 1~ 230V-50Hz (35µF for 1,5HP model, 50µF for 2HP model)
Insulation class	F
Protection degree	IP68

F: Với nhiệt độ cho phép là 155°C, vật liệu lớp 130 với chất kết dính ổn định ở nhiệt độ cao hơn, hoặc các vật liệu khác có tuổi thọ cao sử dụng được ở nhiệt độ này.
IP68: Là tiêu chuẩn có mức độ bảo vệ hoàn toàn có thể chống lại bụi, Bảo vệ cho máy bơm khi ngâm nước dưới độ sâu hơn 1 m. Tuy nhiên nhà sản xuất phải công bố rõ ràng độ sâu mà sản phẩm của mình chịu được, thời gian thử nghiệm tùy vào điều kiện môi trường (có hóa chất, nhiệt độ cao hay không,…), khả năng hoạt động tốt khi thả chìm dưới nước.

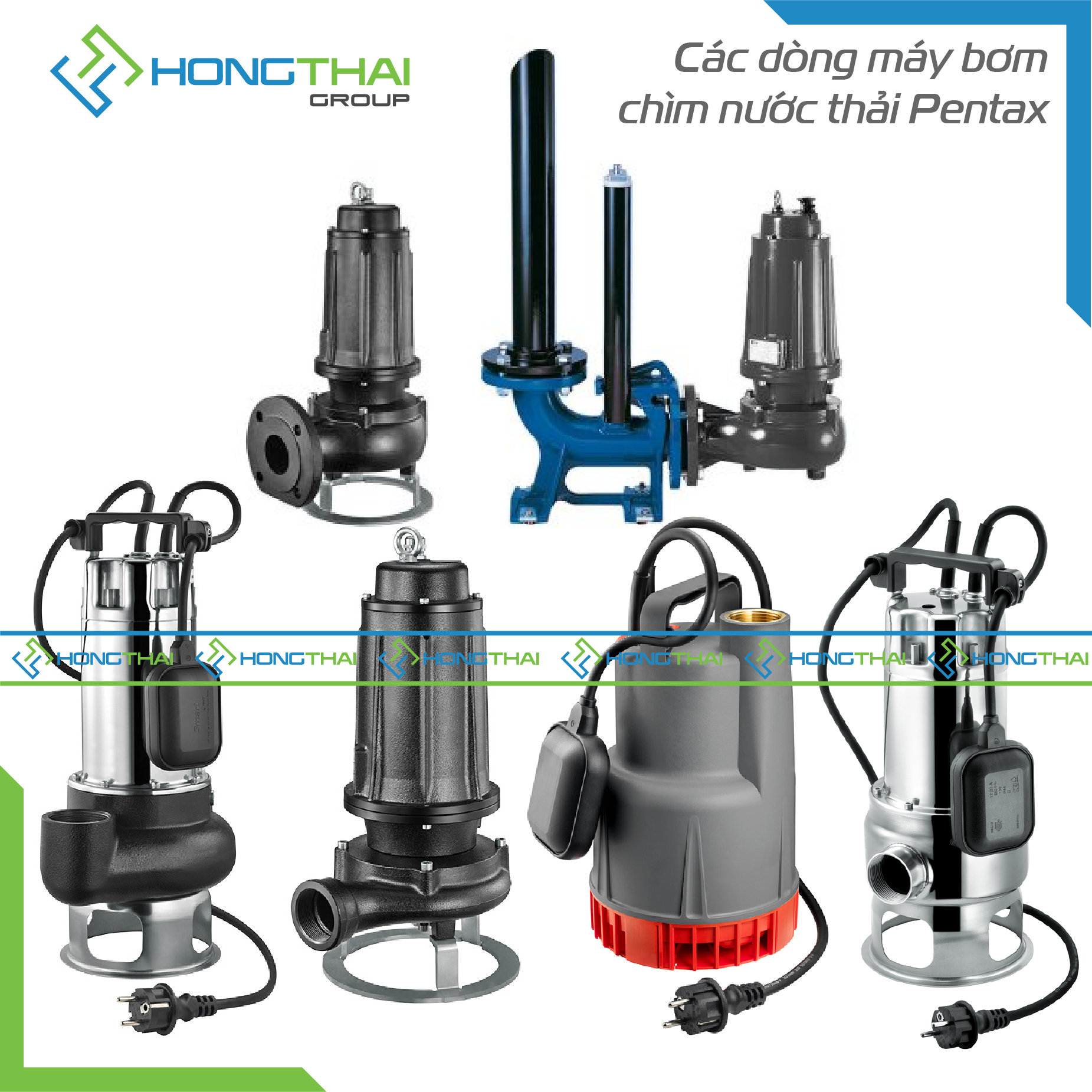

Các model khác của dòng sản phẩm bơm chìm nước thải Series Pentax DM và DMT:

MODEL 1~	MODEL 3~	HP	kW	FLOW RATE (l/min)	H (m)	PIPE-DNM
DM 160	DMT 160	1.5	1.1	100 ÷ 900	15.3 ÷ 3.8	65
DM 210	DMT 210	2	1.5	100 ÷ 1000	18.4 ÷ 5.2	65
	DMT 310	3	2.2	100 ÷ 1100	22.2 ÷ 6.4	65
	DMT 410	4	3	100 ÷ 1200	24.6 ÷ 8.3	80
	DMT 560	5.5	4	100 ÷ 1300	27.5 ÷ 8.9	80
	DMT 1000	10	7.5	200 ÷ 2400	30.9 ÷ 2.1	80

Biểu đồ biến thiên cột áp và lưu lượng của máy bơm chìm nước thải Series Pentax DM và DMT:

	TYPE	P2		P1 (kW)		Q (m3/h – l/min)
1~	3~					0	6	12	18	24	30	36	42	48	54	60	66
						0	100	200	300	400	500	600	700	800	900	1000	1100
		HP	kW	1~	3~	H (m)
DM 160	DMT 160	1,5	1,1	2,8	2,6	17	15,3	13,8	12,3	11	9,8	8,4	7,1	5,5	3,8
DM 210	DMT 210	2	1,5	3,3	3,1	19,9	18,4	16,7	15,2	13,8	12,4	11,3	10,1	8,6	7	5,2
	DMT 310	3	2,2	–	4,1	23,9	22,2	20,6	19,1	17,8	16,3	15	13,8	12,3	10,9	9,1	6,4

Bảng kích thước máy bơm chìm nước thải Series Pentax DM và DMT:

TYPE	DIMENSIONS (mm)
TYPE	Ct	Ht	R	It	mt	Mt	DNM	kg
DMT 160	551	123	117	191	243	513	65	40
DM 160 – DMT 210	551	123	117	191	243	513	65	41.5
DM 210 – DMT 310	551	123	117	191	243	513	65	42.5
DMT 410	645	148	160	210	285	600	80	68
DMT 560	645	148	160	210	285	600	80	71,5
DMT 1000	725	178	180	232	358	670	80	94
