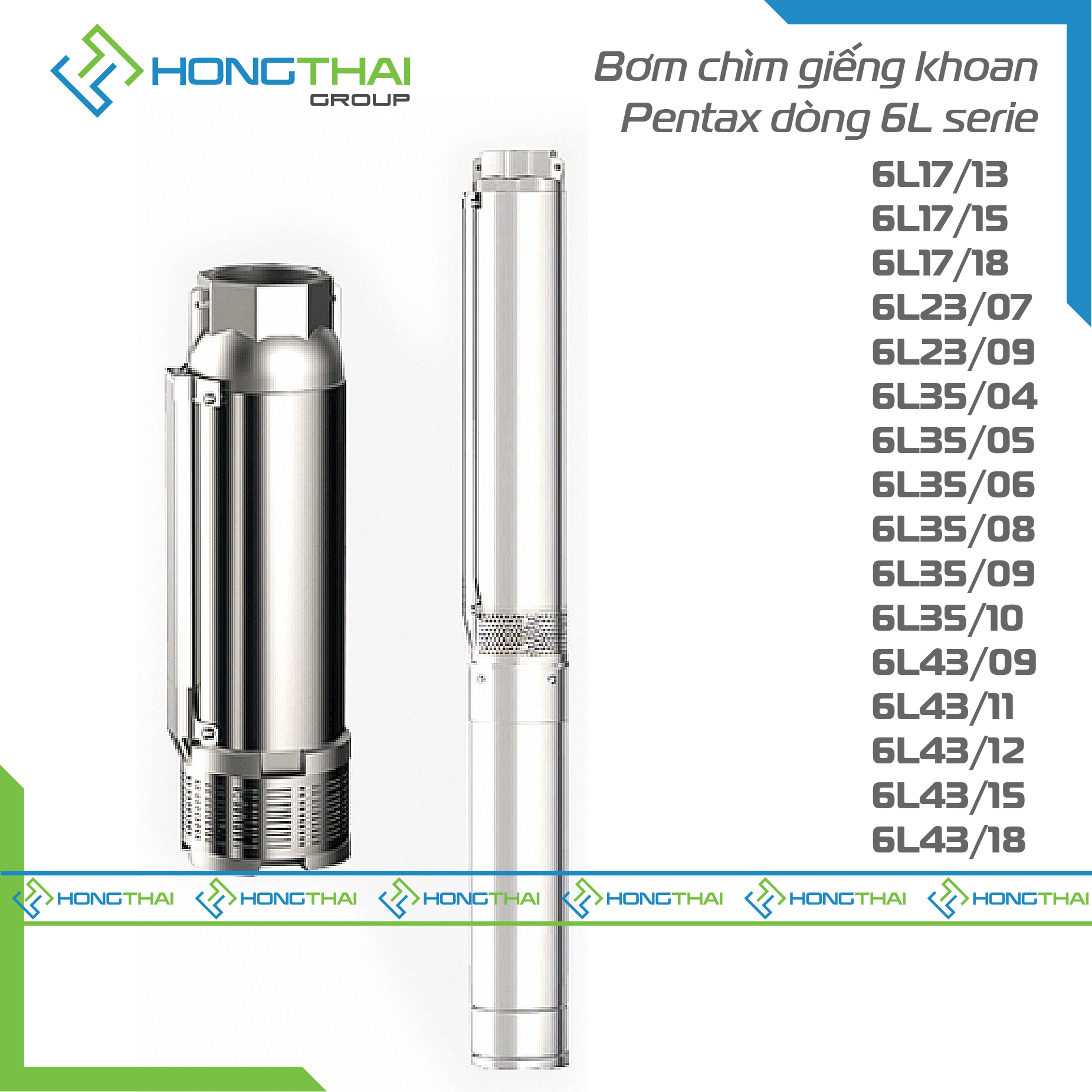

Bơm chìm giếng khoan Pentax series 6L
Mã sản phẩm :Công suất: Từ 7.5 HP (5.5 KW) đến 30 HP (22 KW)
Lưu lượng: Từ 80 ÷ 240 lít / phút đến 300 ÷ 700 lít / phút
Cột áp: 164 ÷ 46 mét
Ngưỡng nhiệt: F
Chống nước: IP68
Động cơ không đồng bộ 2 cực được đóng gói không thể quấn lại hoặc quấn lại được trong bể dầu
Nhiệt độ nước (chất lỏng): max 30 °C
Thông tin liên hệ 56 Đường 6D Ấp 6 Xã Tân Vĩnh Lộc, TP.HCM 096.858.0004 - 094.977.9495 - 085.353.3025 thietbi.congnghe.bachkhoa@gmail.comBơm chìm giếng khoan Pentax series 6L
Sản phẩm thuộc dòng máy bơm ly tâm nhiều tầng chìm dùng cho giếng 6 “. Mặt bích bơm để ghép với động cơ được cung cấp theo tiêu chuẩn NEMA. Ứng dụng phổ biến nhất là dân dụng và nông nghiệp. Chuyên dùng để khai thác, bơm hút nước sâu trong lòng giếng khoan. Từ đó cung cấp nguồn nước sạch ổn định cho con người sử dụng vào mùa khô. Hoặc các vị trí xa nguồn nước.
Đây là dòng bơm chìm đa tầng cánh, cánh ăn mòn, mài mòn tốt. Thân bơm được làm hoàn toàn từ thép inox 304 không gỉ. Bơm chìm giếng khoan Pentax đáp ứng được rất nhiều ứng dụng trong cuộc sống như phục vụ cấp nước cho các công trình lớn. Hay là cung cấp nước tưới tiêu, sinh hoạt cho các hộ gia đình…
Thông số chính sản phẩm: Bơm chìm giếng khoan Pentax series 6L 17/7
1, Đặc điểm cấu tạo của máy:
CONSTRUCTION FEATURES Suction and delivery outlet AISI 304 micro-casted Valve AISI 304 Impellers and diffusers foodstuff polycarbonate lexan Upper bushings NBR rubber Shaft pump side AISI 420 Liquid temperature max 30 °C Quantity of sand in the water max 400 g/m³ Đặc điểm vật liệu cấu tạo máy bơm:
- Stainless steel AISI 304: là thép không gỉ AISI 304 hoặc còn được gọi inox 304. AISI 304 là loại thép không gỉ có chứa 18% Crom và 8% Niken. Đây là loại thép Austenit linh hoạt và chỉ phản ứng nhẹ với từ trường, do đó nó là loại thép được sử dụng phổ biến nhất với khả năng chống ăn mòn tốt.
- NBR là viết tắt của Nitrile Butadiene Rubber, là một loại cao su tổng hợp được sử dụng rộng rãi trong sản xuất các bộ phận kín khí và chịu dầu, như ống dẫn, ống xả và các phụ kiện đường ống, vì tính năng chịu dầu, chịu hóa chất, chịu nhiệt và độ bền cao của nó.
- AISI 420: Inox 420 thuộc dòng thép không gỉ Martensitic có hàm lượng crom 12-18% và hàm lượng C cao. Về cơ bản, inox aisi 420 giống với cấu tạo inox 410 nhưng có nhiều Cacbon hơn để củng cố độ cứng, độ bền của vật liệu. Inox 420 steel đang là inox có độ cứng cao nhâts trong các loại inox có hàm lượng crom thấp.
2, Động cơ:
Motor Asynchronous 2 poles motor encapsulated not rewindable or rewindable in oil bath Insulation class F Protection degree IP68 - F: Với nhiệt độ cho phép là 155°C, vật liệu lớp 130 với chất kết dính ổn định ở nhiệt độ cao hơn, hoặc các vật liệu khác có tuổi thọ cao sử dụng được ở nhiệt độ này.
- IP68: Là tiêu chuẩn có mức độ bảo vệ hoàn toàn có thể chống lại bụi, Bảo vệ cho máy bơm khi ngâm nước dưới độ sâu hơn 1 m. Tuy nhiên nhà sản xuất phải công bố rõ ràng độ sâu mà sản phẩm của mình chịu được, thời gian thử nghiệm tùy vào điều kiện môi trường (có hóa chất, nhiệt độ cao hay không,…), khả năng hoạt động tốt khi thả chìm dưới nước.
Các model khác cùng với sản phẩm bơm chìm giếng khoan Pentax series 6L
MODEL HP kW FLOW RATE
(l/min)H
(m)6L 17/4 4 3 150 ÷ 400 56 ÷ 18 6L 17/5 5.5 4 150 ÷ 400 71 ÷ 22 6L 17/7 7.5 5.5 150 ÷ 400 99 ÷ 31 6L 17/9 10 7.5 150 ÷ 400 127 ÷ 40 6L 17/12 12.5 9.2 150 ÷ 400 169 ÷ 53 6L 17/14 15 11 150 ÷ 400 197 ÷ 62 6L 17/16 17.5 13 150 ÷ 400 226 ÷ 71 6L 17/19 20 15 150 ÷ 400 268 ÷ 85 6L 17/23 25 18.5 150 ÷ 400 324 ÷ 102 6L 17/28 30 22 150 ÷ 400 395 ÷ 125 6L 17/33 35 26 150 ÷ 400 465 ÷ 147 6L 17/38 40 30 150 ÷ 400 536 ÷ 169 6L 23/3 4 3 200 ÷ 600 35 ÷ 5 6L 23/4 5.5 4 200 ÷ 600 46 ÷ 6 6L 23/6 7.5 5.5 200 ÷ 600 69 ÷ 9 6L 23/8 10 7.5 200 ÷ 600 92 ÷ 12 6L 23/10 12.5 9.2 200 ÷ 600 115 ÷ 15 6L 23/12 15 11 200 ÷ 600 138 ÷ 18 6L 23/14 17.5 13 200 ÷ 600 161 ÷ 21 6L 23/16 20 15 200 ÷ 600 184 ÷ 24 6L 23/20 25 18.5 200 ÷ 600 230 ÷ 30 6L 23/24 30 22 200 ÷ 600 276 ÷ 36 6L 23/28 35 26 200 ÷ 600 322 ÷ 42 6L 23/33 40 30 200 ÷ 600 380 ÷ 50 6L 35/4 7.5 5.5 300 ÷ 800 48 ÷ 8 6L 35/5 10 7.5 300 ÷ 800 60 ÷ 11 6L 35/7 12.5 9.2 300 ÷ 800 84 ÷ 15 6L 35/8 15 11 300 ÷ 800 96 ÷ 17 6L 35/9 17.5 13 300 ÷ 800 108 ÷ 19 6L 35/11 20 15 300 ÷ 800 132 ÷ 23 6L 35/13 25 18.5 300 ÷ 800 156 ÷ 27 6L 35/16 30 22 300 ÷ 800 192 ÷ 34 6L 35/19 35 26 300 ÷ 800 228 ÷ 40 6L 35/22 40 30 300 ÷ 800 264 ÷ 46 6L 35/27 50 37 300 ÷ 800 324 ÷ 57 6L 43/3 5.5 4 400 ÷ 900 29 ÷ 15 6L 43/4 7.5 5.5 400 ÷ 900 39 ÷ 20 6L 43/6 10 7.5 400 ÷ 900 59 ÷ 30 6L 43/7 12.5 9.2 400 ÷ 900 68 ÷ 35 6L 43/9 15 11 400 ÷ 900 88 ÷ 45 6L 43/11 17.5 13 400 ÷ 900 107 ÷ 55 6L 43/12 20 15 400 ÷ 900 117 ÷ 60 6L 43/15 25 18.5 400 ÷ 900 146 ÷ 75 6L 43/18 30 22 400 ÷ 900 176 ÷ 90 6L 43/22 35 26 400 ÷ 900 215 ÷ 110 6L 43/25 40 30 400 ÷ 900 244 ÷ 125 6L 43/31 50 37 400 ÷ 900 302 ÷ 155 Biểu đồ biến thiên cột áp và lưu lượng của máy bơm chìm giếng khoan Pentax series 6L
Motor 50 Hz – 2900 rpm Q TYPE
Power l/min 0 150 200 250 300 350 400 l/sec 0 2,50 3,33 4,17 5,00 5,83 6,67 HP kW m3/h 0 9 12 15 18 21 24 6L 17/04 4 3 H[m]
59 56 52 45 37 27 18 6L 17/05 5,5 4 74 71 65 56 46 34 22 6L 17/07 7,5 5,5 103 99 91 79 65 48 31 6L 17/09 10 7,5 133 127 117 102 84 62 40 6L 17/12 12,5 9,2 177 169 156 135 111 82 53 6L 17/14 15 11 207 197 182 158 130 96 62 6L 17/16 17,5 13 236 226 208 181 149 110 71 6L 17/19 20 15 281 268 247 215 177 131 85 6L 17/23 25 18,5 340 324 299 260 214 158 102 6L 17/28 30 22 413 395 364 316 260 192 125 6L 17/33 35 26 487 465 429 373 307 227 147 6L 17/38 40 30 561 536 494 429 353 261 169 6L 23/03 4 3 H[m]
41 35 31 26 17 5 6L 23/04 5,5 4 55 46 41 34 22 6 6L 23/06 7,5 5,5 83 69 62 51 33 9 6L 23/08 10 7,5 110 92 82 68 45 12 6L 23/10 12,5 9,2 138 115 103 85 56 15 6L 23/12 15 11 165 138 124 102 67 18 6L 23/14 17,5 13 193 161 144 119 78 21 6L 23/16 20 15 220 184 165 136 89 24 6L 23/20 25 18,5 275 230 206 170 112 30 6L 23/24 30 22 330 276 247 204 134 36 6L 23/28 35 26 385 322 288 238 156 42 6L 23/33 40 30 454 380 340 281 184 50 6L 35/04 7,5 5,5 H[m]
55 48 44 37 30 20 8 6L 35/05 10 7,5 68 60 54 47 37 24 11 6L 35/07 12,5 9,2 96 84 76 65 52 34 15 6L 35/08 15 11 109 96 87 75 60 39 17 6L 35/09 17,5 13 123 108 98 84 67 44 19 6L 35/11 20 15 150 132 120 103 82 54 23 6L 35/13 25 18,5 178 156 142 121 97 64 27 6L 35/16 30 22 219 192 174 149 119 78 34 6L 35/19 35 26 260 228 207 177 141 93 40 6L 35/22 40 30 301 264 240 205 164 108 46 6L 35/27 50 37 369 324 294 252 201 132 57 6L 43/03 5,5 4 H[m]
35 29 27 26 23 19 15 6L 43/04 7,5 5,5 46 39 37 34 30 25 20 6L 43/06 10 7,5 69 59 55 51 45 38 30 6L 43/07 12,5 9,2 81 68 64 60 53 44 35 6L 43/09 15 11 104 88 82 77 68 57 45 6L 43/11 17,5 13 127 107 101 94 83 70 55 6L 43/12 20 15 138 117 110 102 90 76 60 6L 43/15 25 18,5 173 146 137 128 113 95 75 6L 43/18 30 22 207 176 165 153 135 114 90 6L 43/22 35 26 253 215 201 187 165 140 110 6L 43/25 40 30 288 244 229 213 188 159 125 6L 43/31 50 37 357 302 284 264 233 197 155 Bảng kích thước và trọng lượng máy bơm chìm giếng khoan Pentax series 6L
Motor 50 Hz 2900 rpm
DIMENSIONS (mm) Weight (kg) TYPE
A 3~
400 V
B
C 3~
M 3~
P
6L 17/04 1044 487 557 19 16 6L 17/05 1119 522 597 22 17 6L 17/07 1290 592 698 27 19 6L 17/09 1363 662 701 55 21 6L 17/12 1518 767 751 60 23 6L 17/14 1648 837 811 65 25 6L 17/16 1748 907 841 70 27 6L 17/19 1943 1012 931 75 29 6L 17/23 2143 1152 991 83 33 6L 17/28 2398 1327 1071 92 37 6L 17/33 2683 1502 1181 100 41 6L 17/38 2928 1677 1251 108 45 6L 23/03 1036 479 557 19 16 6L 23/04 1120 523 597 22 16 6L 23/06 1309 611 698 27 18 6L 23/08 1400 699 701 55 20 6L 23/10 1538 787 751 60 22 6L 23/12 1686 875 811 65 23 6L 23/14 1804 963 841 70 25 6L 23/16 1982 1051 931 75 27 6L 23/20 2218 1227 991 83 30 6L 23/24 2474 1403 1071 92 33 6L 23/28 2760 1579 1181 100 37 6L 23/33 3050 1799 1251 108 41 6L 35/04 1281 583 698 27 17 6L 35/05 1343 642 701 55 19 6L 35/07 1511 760 751 60 21 6L 35/08 1630 819 811 65 22 6L 35/09 1719 878 841 70 23 6L 35/11 1927 996 931 75 25 6L 35/13 2105 1114 991 83 27 6L 35/16 2362 1291 1071 92 31 6L 35/19 2649 1468 1181 100 34 6L 35/22 2896 1645 1251 108 37 6L 35/27 3281 1940 1341 118 43 6L 43/03 1165 568 597 22 13 6L 43/04 1362 664 698 27 14 6L 43/06 1674 856 818 32 15,5 6L 43/07 1703 952 751 60 16 6L 43/09 1955 1144 811 65 17,5 6L 43/11 2177 1336 841 70 19 6L 43/12 2363 1432 931 75 21 6L 43/15 2711 1720 991 83 25 6L 43/18 3079 2008 1071 92 27 6L 43/22 3573 2392 1181 100 29 6L 43/25 3931 2680 1251 108 32 6L 43/31 4597 3256 1341 118 35 Sản phẩm cùng loại
